產品簡介

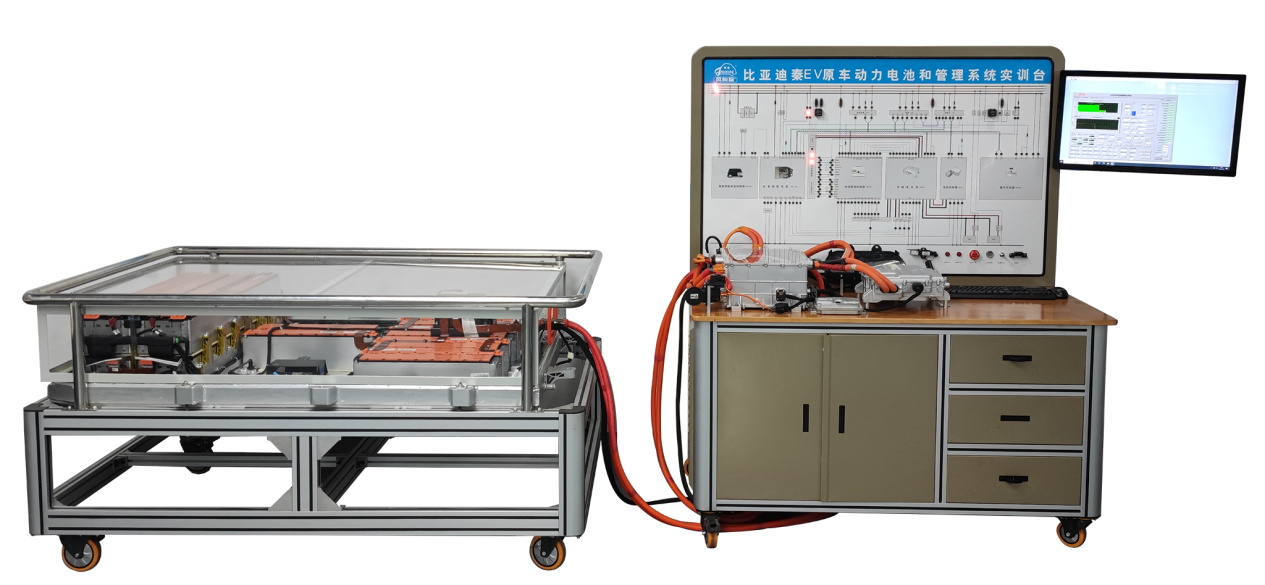

選用比亞迪秦EV-2019款原車三元鋰動力電池系統獨立運行，動力電池包總容量408.8V130AH（約53.1度電），共112節單體電池串聯而成；采用分布式電池管理系統，由1個電池管理控制器（BMC）和多個電池信息采集器（BIC）及1套動力電池采樣線組成；動力電池采用電池夜冷和PTC加熱系統調節溫度；透明改裝，既利于認識電池結構，同時嚴禁接觸，保證安全學習；低壓控制線和高壓動力線均為原車件，長度增加，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識動力電池零部件組成和連接關系。適用于中高等職業技術院校和培訓機構對動力電池系統原理和維修實訓的教學需要。

產品功能

可實現電動汽車動力電池高壓結構認知，高壓互鎖功能實訓，高壓上電、斷電操作實訓，充放電過程母線電流檢測，動力電池包常見故障設置和排除，動力電池PTC加熱系統工作原理認知，電池手動均衡實訓，電池內阻測試實訓，高壓系統絕緣測試實訓，充電系統實訓，放電系統實訓等。
