產品簡介（以小松PC200-8為例）

該設備將小松PC200-8原廠整機改裝為在線檢測教具挖掘機，可實現檢測與診斷挖掘機IECU、EECU、 VECU及自動空調控制單元、各電磁閥、傳感器動靜態信號參數。適合于挖掘機整機操作、維修實踐、整車理論、電液故障設置及考核的教學需要。

技術參數

外形尺寸：2100*1500*1200

工作溫度∶-40-+50℃

基本配置

小松PC200-8挖掘機各主總成件、壓力表、電液檢測面板、液壓故障設置箱、智能故障設置和考核系統、移動臺架（帶自鎖腳輪）

功能特點

·整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行（發動機、主泵及馬達，帶自動制冷制熱空調系統）。

·可通過原車儀表顯示整車動靜態型號（如∶ 水溫、有溫、油量、工況、油耗、轉速、PC-EPC、LS- EPC、二級溢流、合分流等電磁閥狀況）。

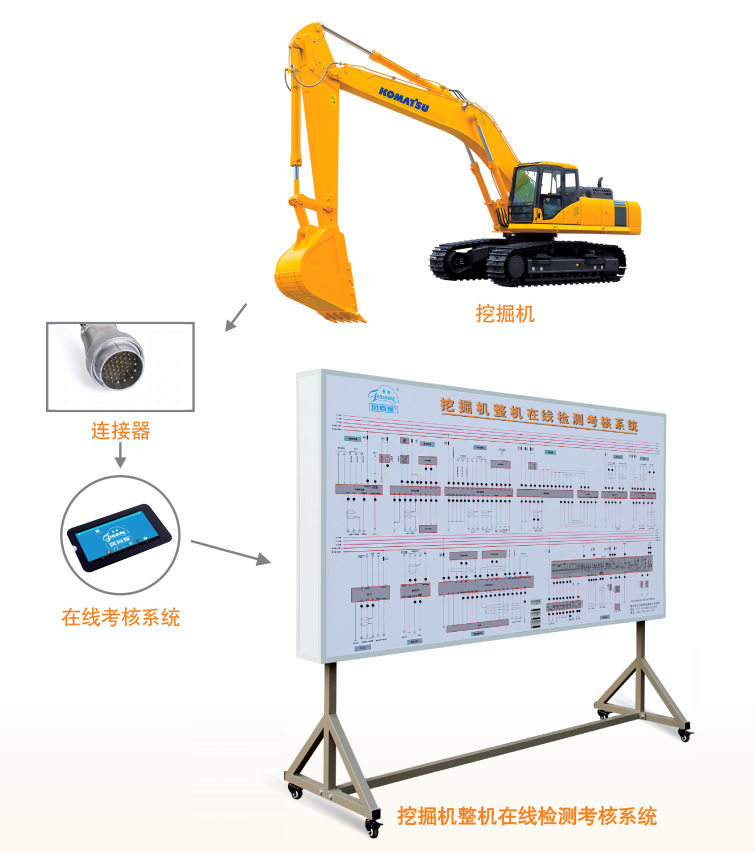

·加裝智能電路考核系統及液壓故障設置系統，配備可移動全車電器檢測端子面板及先導液壓設故箱。學生可直接在面板上檢測各傳感器、執行器及空調電信號，如電阻、電流、電壓等?？蓹z測系統有∶發動機電腦板、全車控制電腦板、顯示器、空調控制器等。

·該設備還可提供學員練習空調加注制冷劑、撿漏、抽真空等實驗。

·檢測系統另裝設備電源開關、全車通過專用線束與臺架連接，確保斷開后，整車功能完整，保持原車所有功能。

·臺架面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖，表面涂有光油， UV平板噴繪原理面板永不變色。學員可根據電路圖，對應整機實物，認識和分析各控制系統的工作原理。

·配備智能化故障設置和考核系統 （詳細介紹見附個）
